Проект одноэтажного дома с плоской крышей BATTICE

Оригинальный
Зеркальный

Общая площадь: 178 м

Площадь первого этажа: 152,6 м

Площадь котельной: 10 м

Площадь гаража: 39,6 м

Материал стен: Керамзитобетон

Материал перекрытий: Железобетон

Материал кровли: Мембрана

Окна и двери: Из каталога

Площадь кровли: 170 м

Тип кровли: Плоская

Угол кровли (град.): 2-3

Высота в коньке: 4,3 м

Тип отопления: Газовый котел

Площадь застройки: 307 м

Размеры участка: 23,05 х 28,6 м

Строительный объем: 625 м

Срок подготовки проекта: 30 дней

Строительство: ~ 12 460 000 ₽ Материалы и работы по следующим этапам:
- подготовка участка (снятие плодородного грунта)
- устройство ленточного фундаментов (без коммуникаций)
- возведение стен и перегородок
- устройство перекрытий
- устройство монолитных поясов и перемычек
- монолитная лестница (для 2-х этажных)
- монтаж стропильной системы
- устройство кровли (ЗАБУДОВА, утепление 20 см)
------------------------------------------------
ВНИМАНИЕ! Данная стоимость является ориентировочной и не может расцениваться как коммерческое предложение.

Архитектурный проект 20000 ₽ - Размещение дома на участке
- Копии документов на землю (предоставляется заказчиком)
- Пояснительная записка
- План подвала (если есть)
- План первого этажа
- План мансардного (второго) этажа
- Фасады в осях (при необходимости цветовые решения)
- Разрез (один или более)
------------------------------------------------
ВНИМАНИЕ: скидка на Архитектурный раздел предоставляется при заказе строительного проекта

Строительный проект 40000 ₽ - План фундаментов
- Разрезы фундаментов
- Поэтажные кладочные планы
- Планы перемычек
- Планы монолитных поясов
- Конструкция перекрытий
- Конструкция лестницы
- Конструкции стропильной системы
- Детали и отдельные узлы
- Спецификация арматуры
- Спецификация стропильной системы
- Спецификация используемых материалов

Проект сетей 20000 ₽ - Отопление
- Вентиляция
- Водоснабжение
- Канализация
- Электроснабжение

Стоимость проекта:

80000 ₽

ЗАКАЗАТЬ ПРОЕКТ

Планы этажей

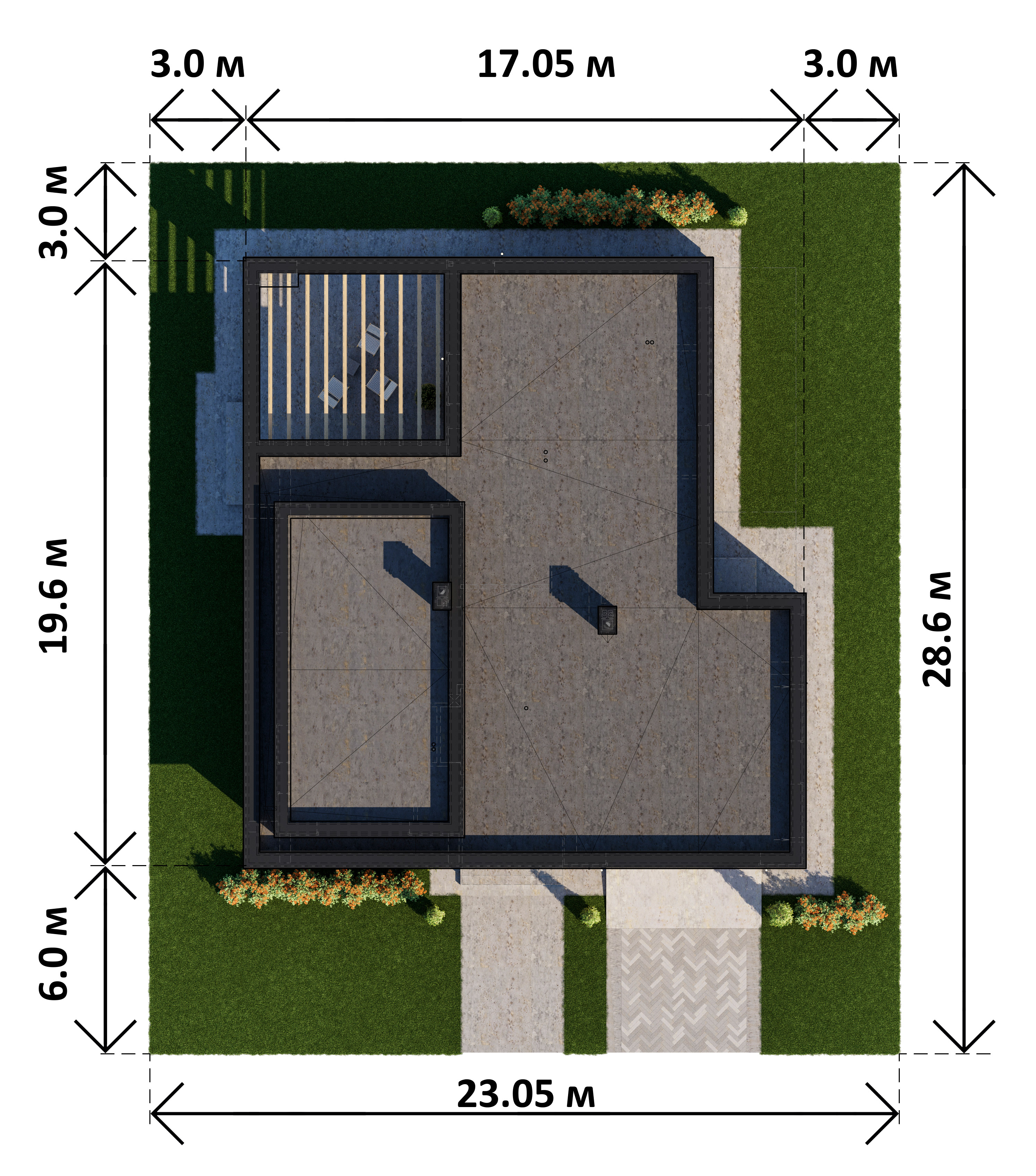

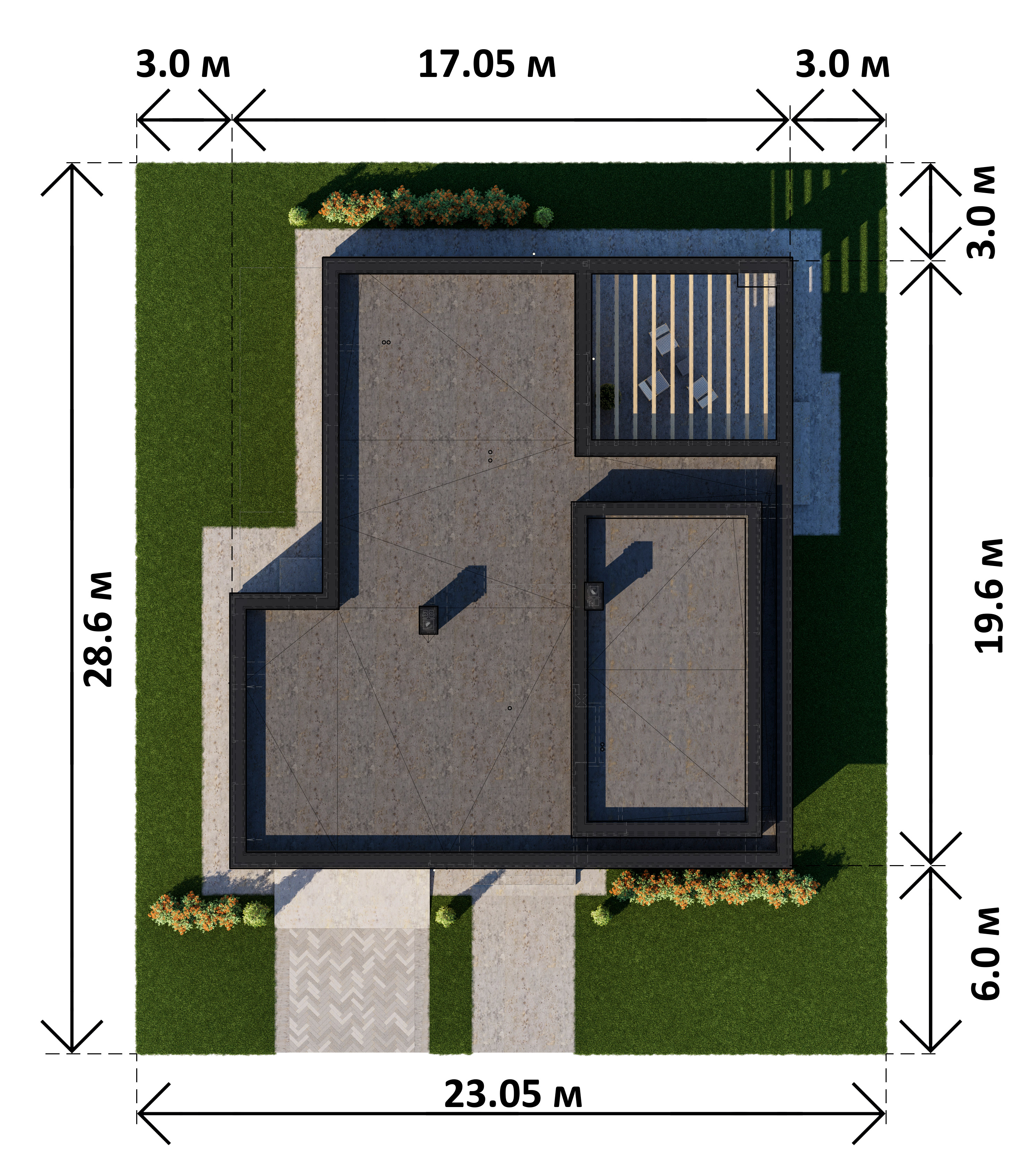

План на участке

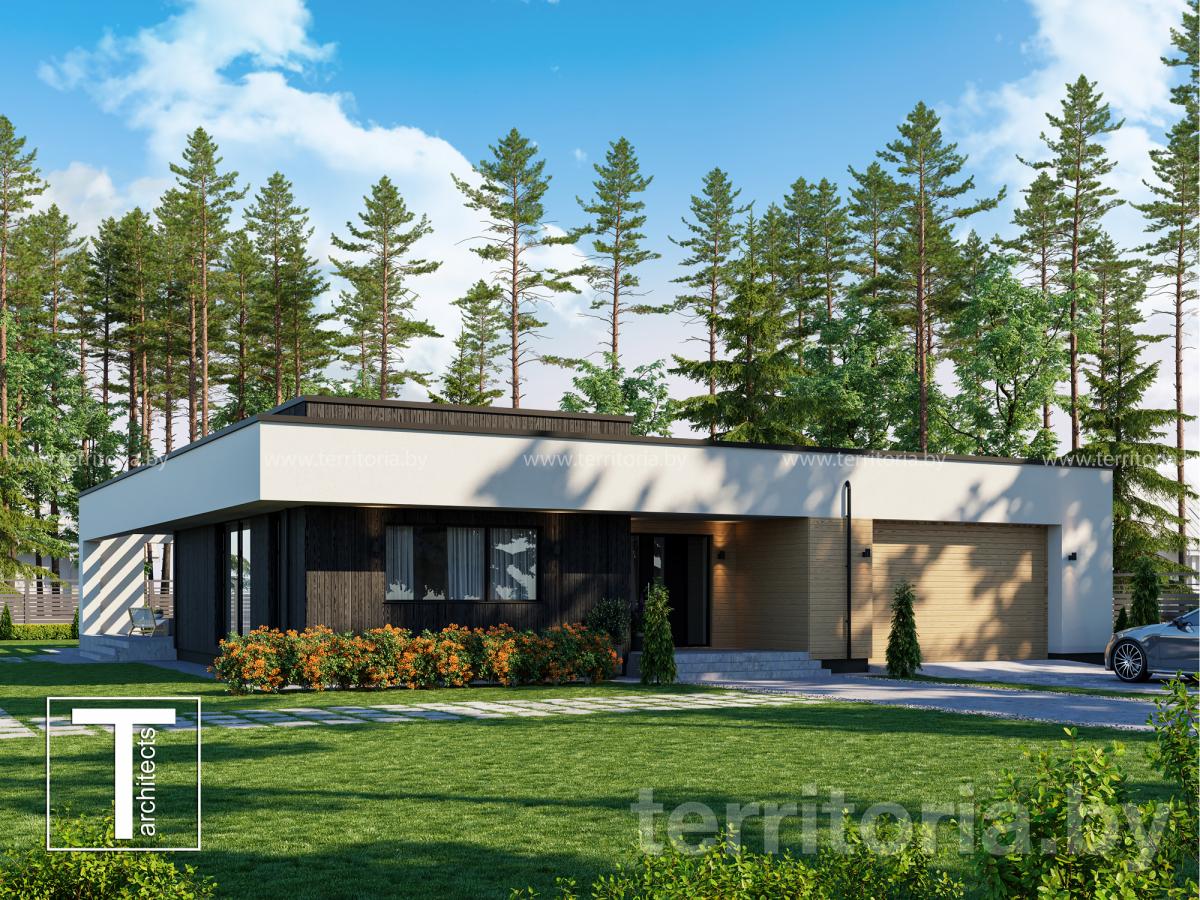

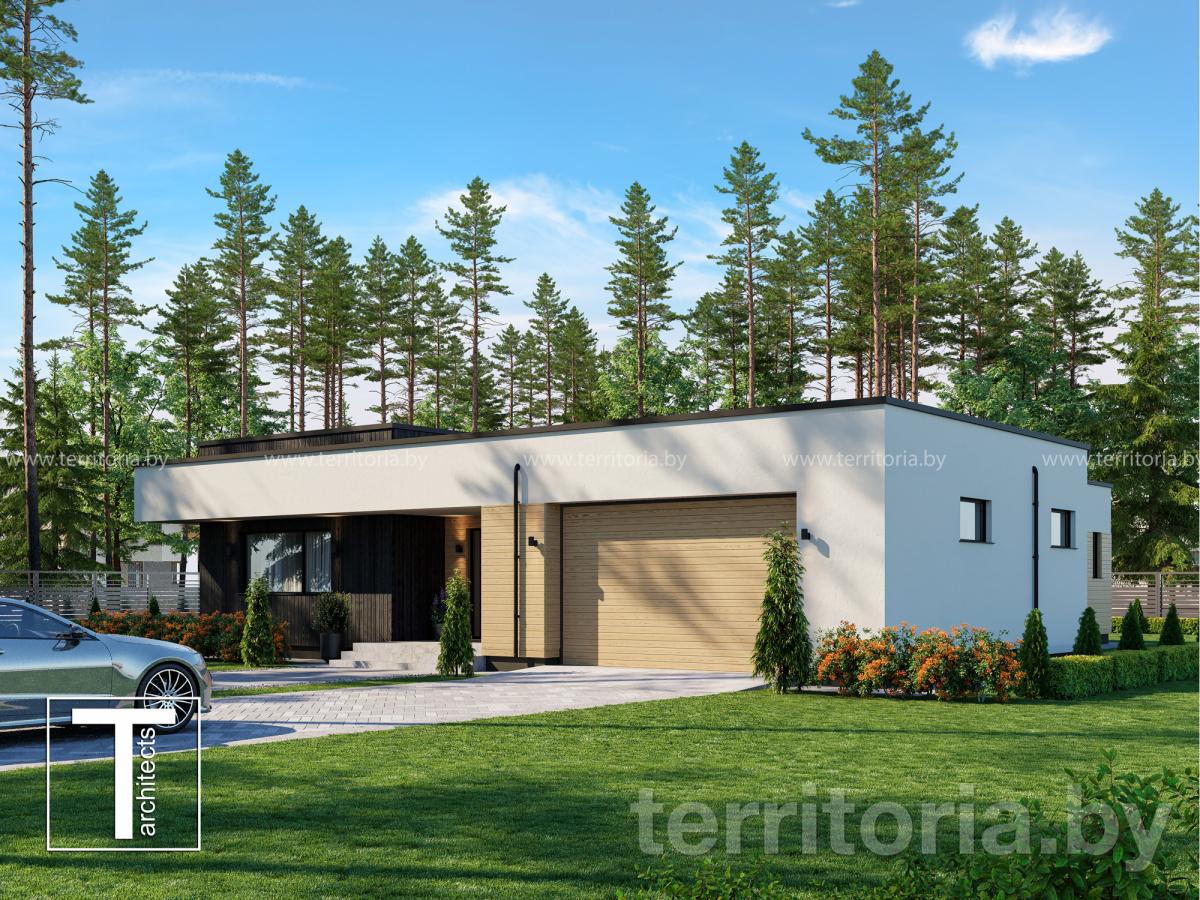

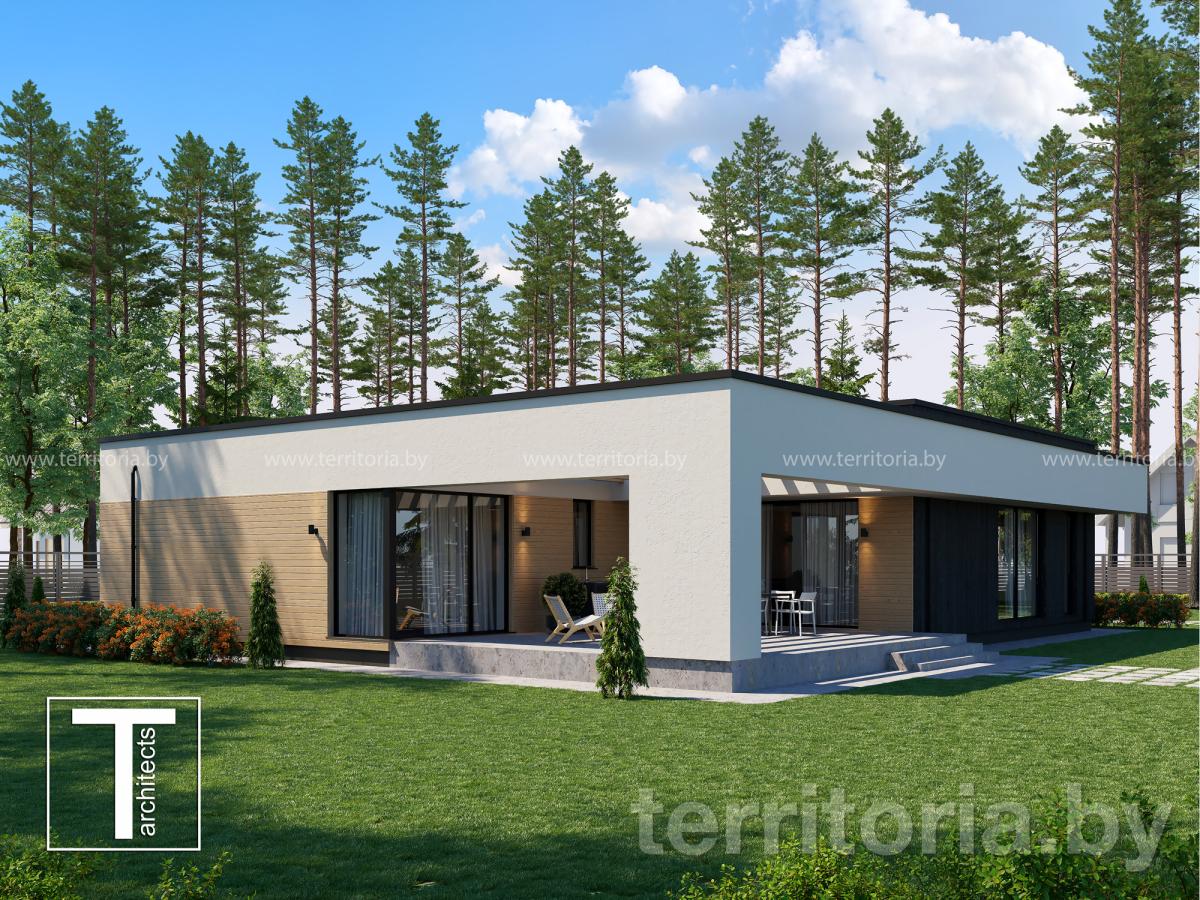

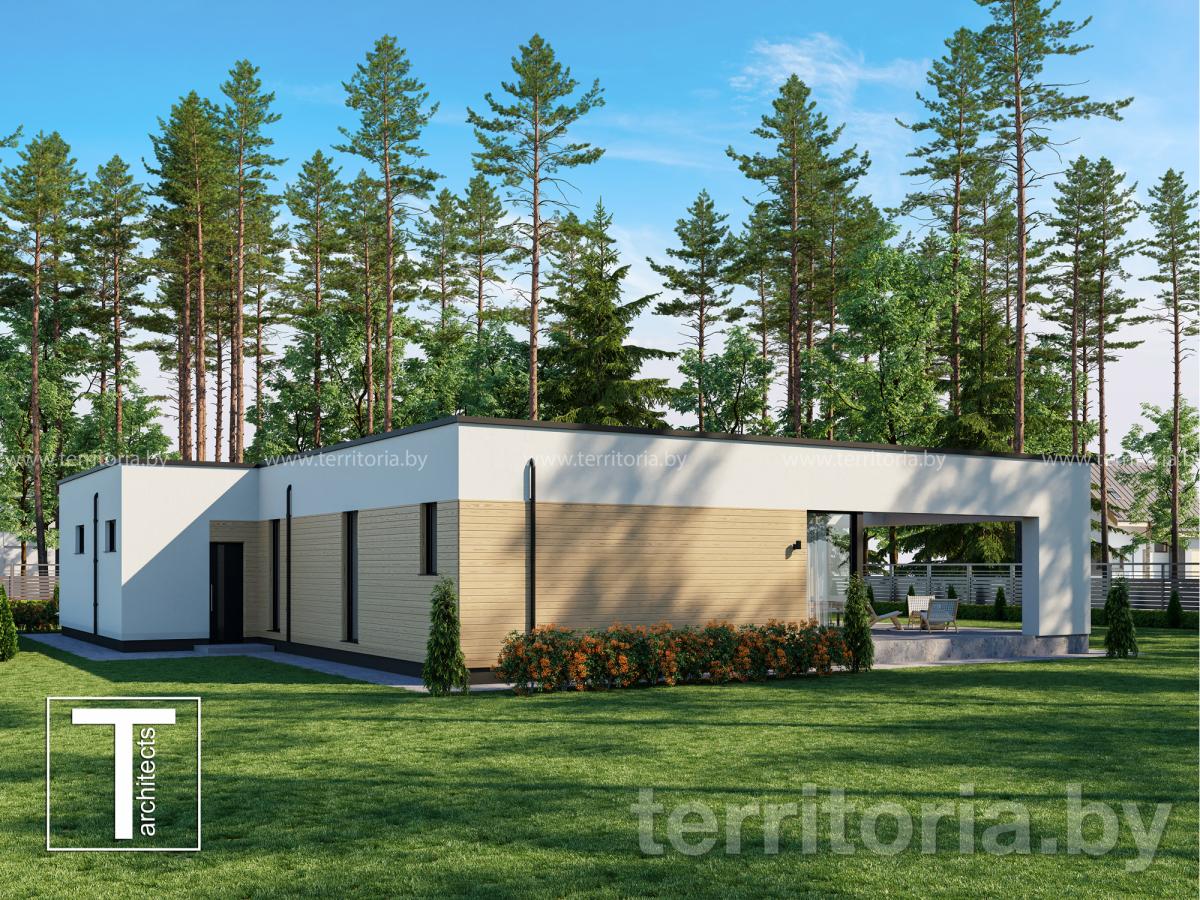

3D-модель

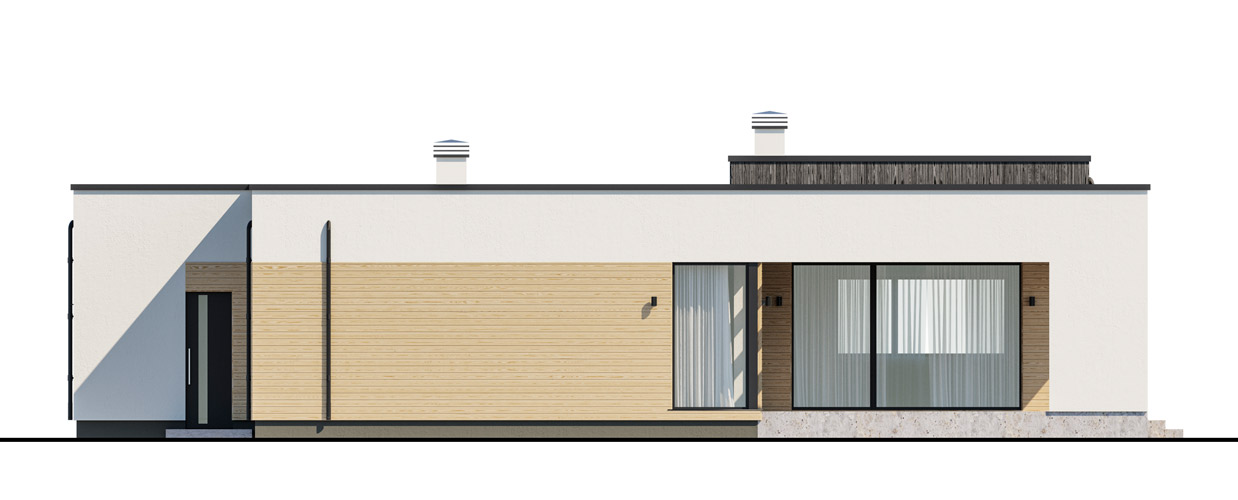

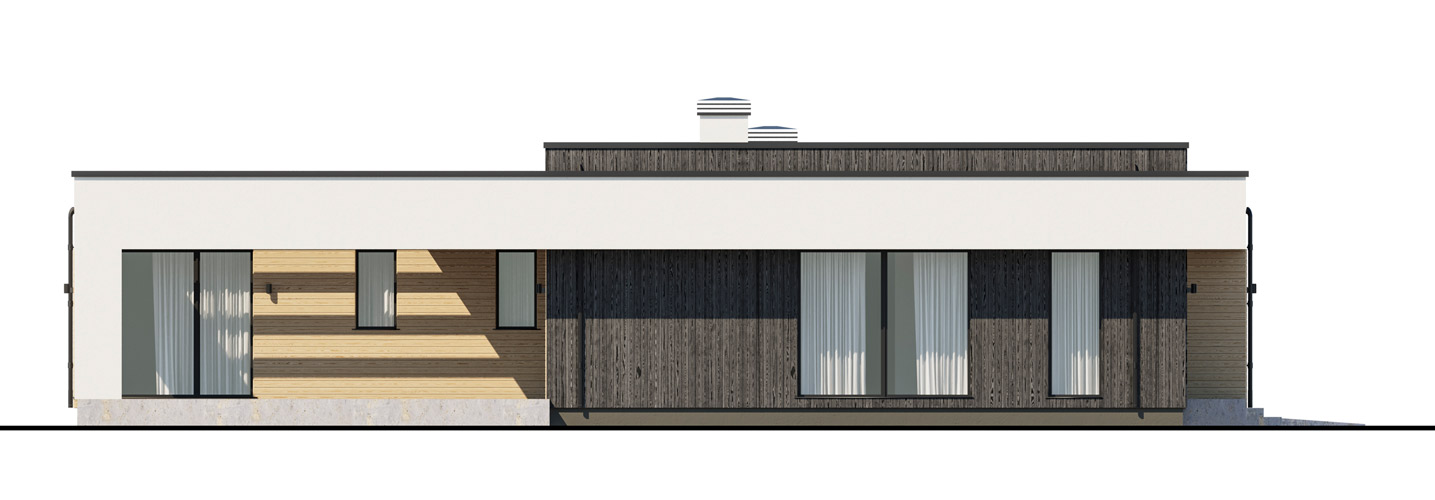

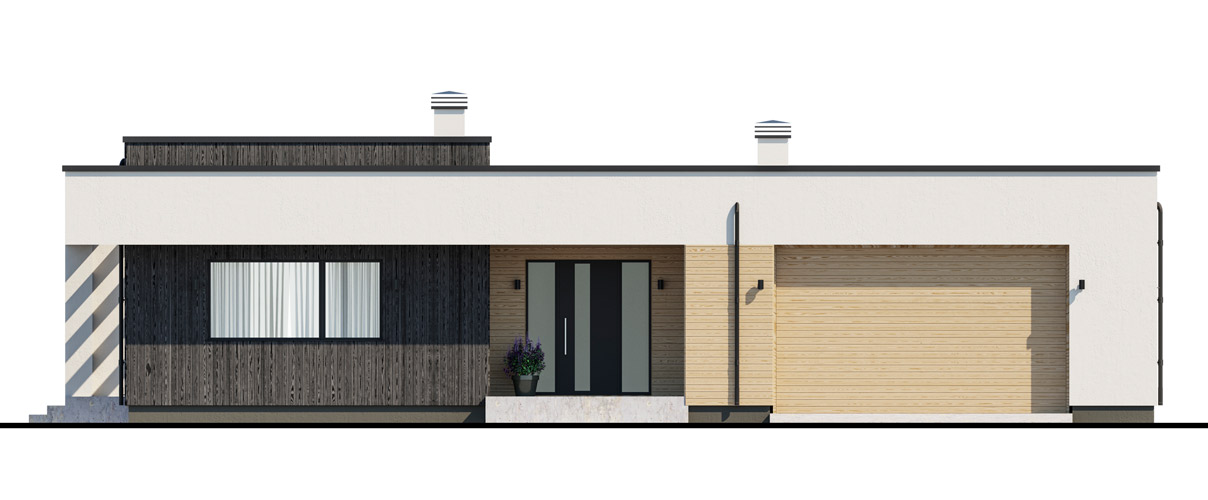

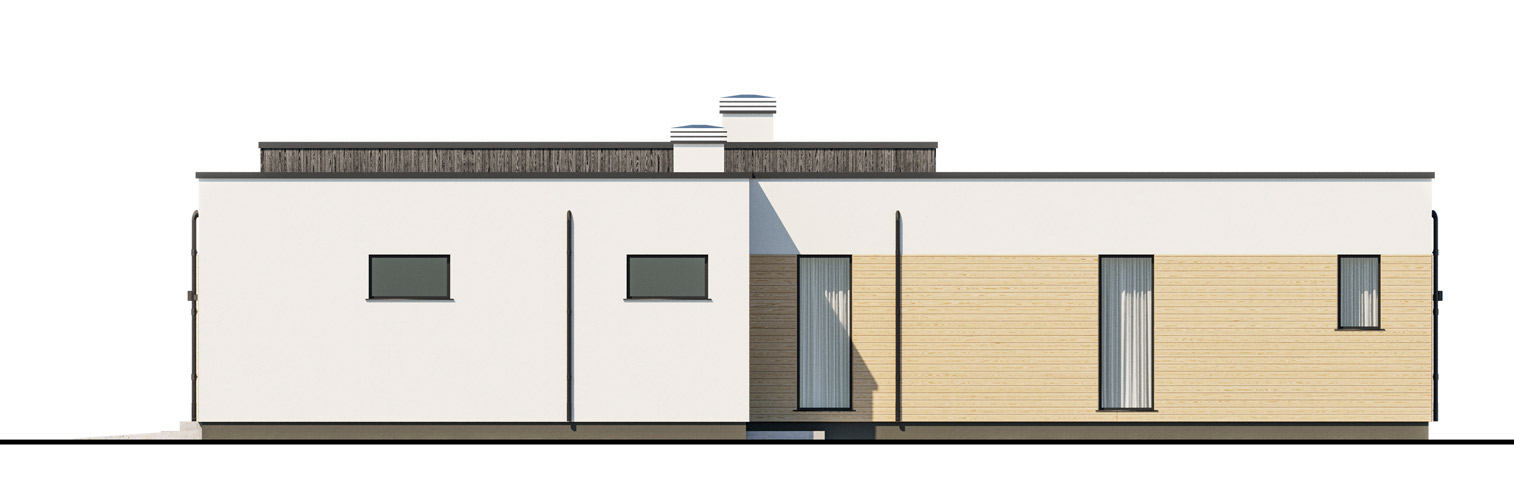

Фасады
Описание
Обсуждение ()

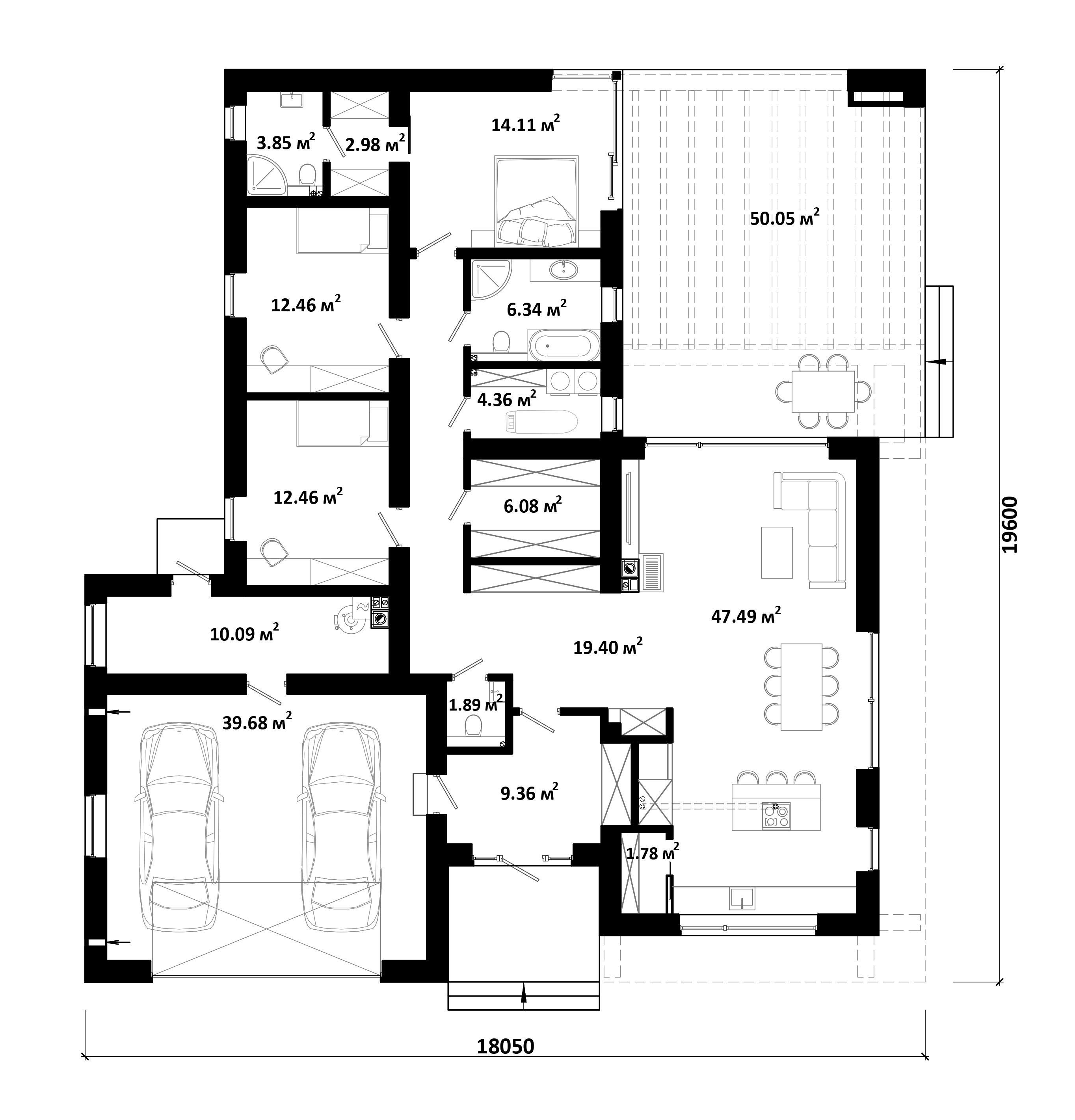

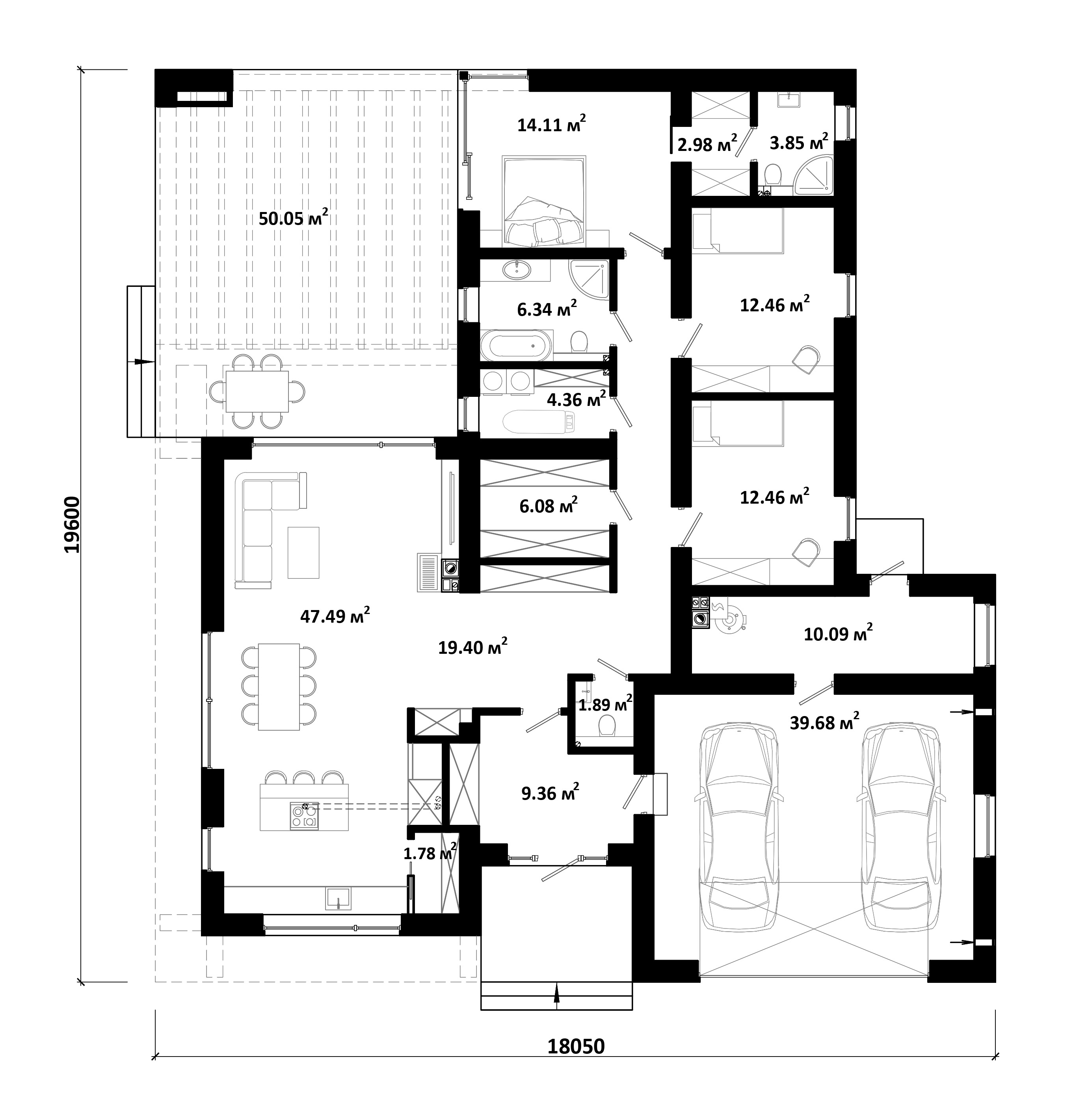

План первого этажа

План первого этажа

Комментарии ()

Автор 12 июня 2023, 15:06 # ↓ 0

Почему-то на плане участка ширина строения 17,05 а на плане этажа 18,05… Чему верить?

ответить
Автор 14 июня 2023, 14:30 # ↓ 0

и если сложить все площади без террасы то выходит 192,33 а не 152,6

ответить

Написать комментарий

Одноэтажный дом с плоской крышей BATTICE

Это продолжение серии домов с плоской крышей - что в последние годы является очень заметным трендом. Современная архитектура здания подчеркивается выступающими элементами конструкции здания. Отделочные материалы, такие как дерево, камень и штукатурка - делают фасады дома привлекательными.

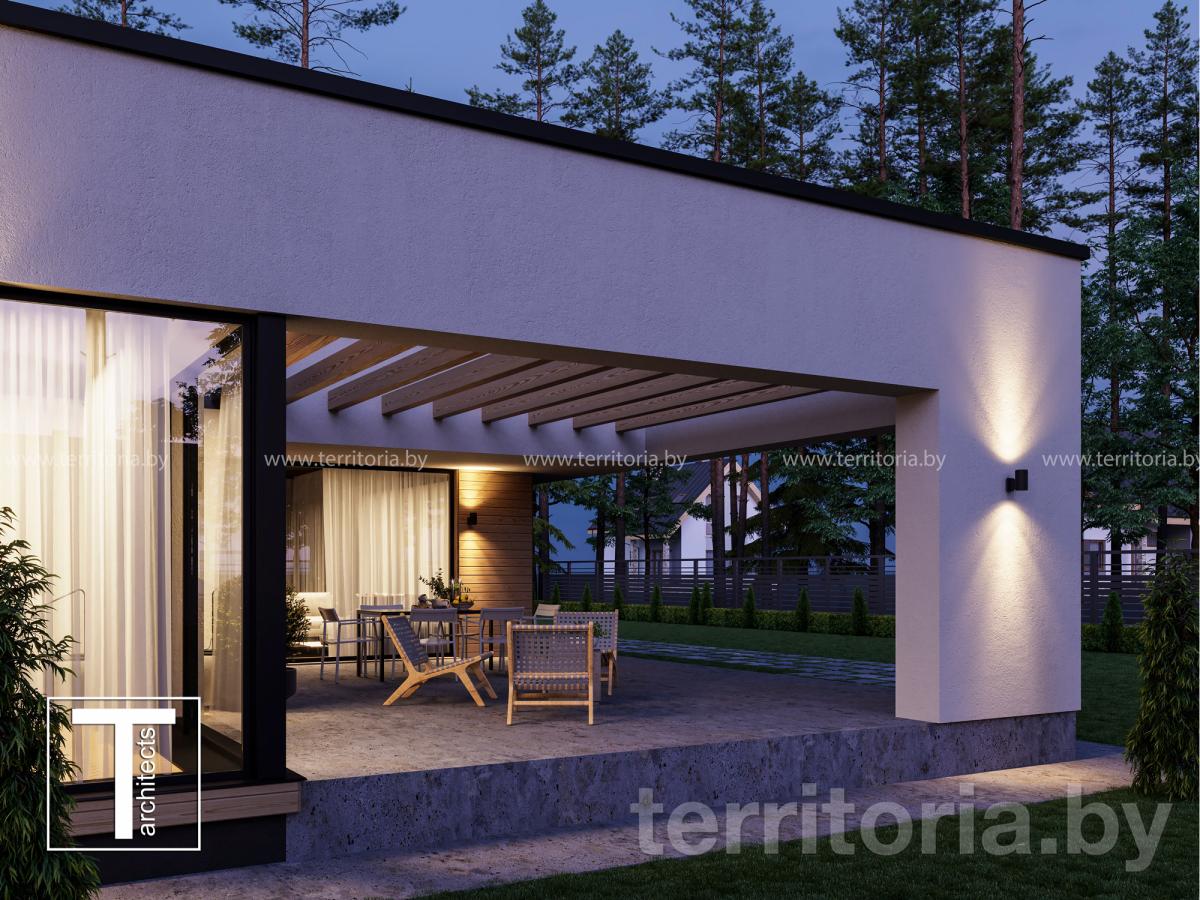

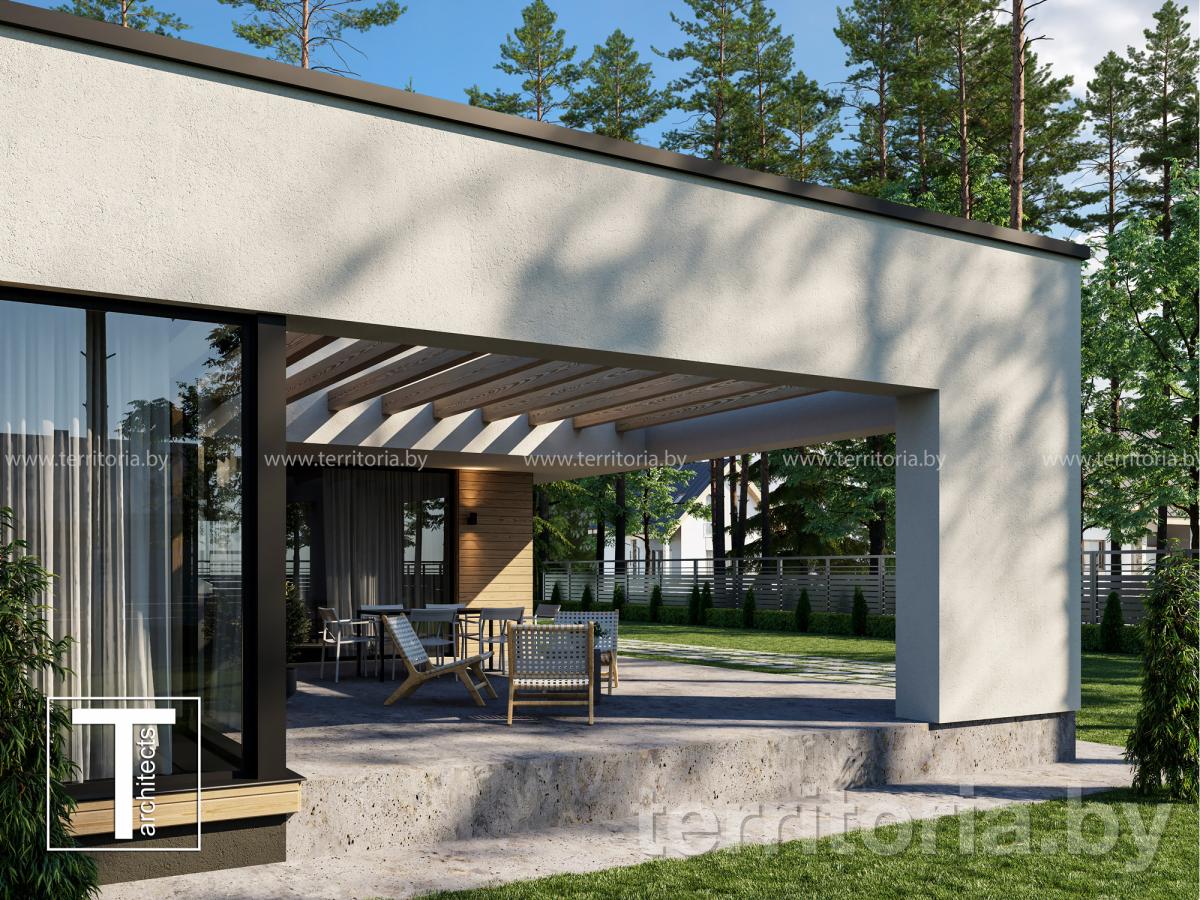

Дом запроектирован для постоянного проживания в нем 3-5 человек. Большая гостиная объединенная с кухней, и огромная терраса, которая может вместить большую компанию гостей.

Спальня хозяев имеет выход на туже большую террасу и встроенные гардеробную и ванную комнату. Две детские комнаты одинаковой площади.

В доме также есть много вспомогательных помещений, гараж на 2 автомобиля.
